Димусовый FAQ Или "Все, что вы всегда хотели знать и НЕ побоялись спросить" Орфография не правится там, где является частью стиля. Я тут решился создать саб наподобие Вашего, но вот в чём вопрос какой фазик делать? Я имею ввиду диаметр и длину. Кстати есть труба 9 см метровая :о))) Правда хочу несколько форму изменить и клин убрать. Головки надеюсь купить такие же. Заранее спасибо!!! Соотношение длины трубы и ее диаметра с частотой настройки считает JBL_SS, пользуй его. 9 см хватит за глаза, тока может в ящик не поместиться. Частоту выбирай около 30 Гц. Димус, не припомните ли Вы модели отечественного измерительного микрофона, подходящего для акустических измерений (в а\машине, в частности)? Про микрофон ничего не скажу. Сам пользую буржуйский СПЛ-метр в сочетании с треть октавными полосочками розового шума. Метрология штука тонкая, сомневаюсь я про отечественный микрофон. Его калибровать надо Вопрос: а не подскажете ли ссылок на методики определения параметров динамиков в "домашних" условиях. "Домашние" условия предполагают наличие генератора, осциллографа, цифрового вольтметра, паяльника, кучи разных комплектующих (резисторы, кондеры, провод и т.д.). Основных клонов ОДНОЙ И ТОЙ-ЖЕ методики три штуки.

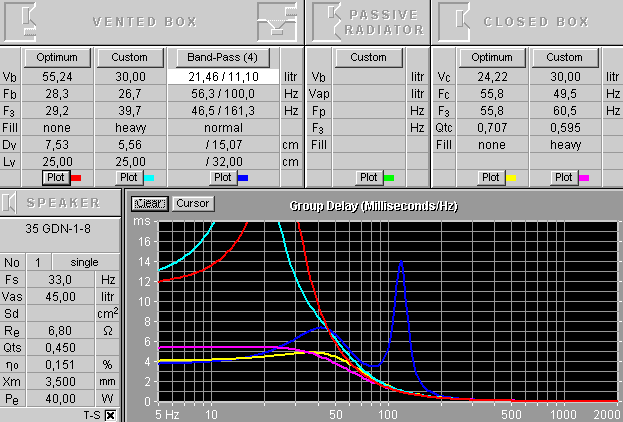

Кроме того наблюдал я в эхе активность на предмет приобретения софта BassBox был бы в пределах досягаемости, обязательно поучаствовал бы в этом процессе, но увы "руки коротки" :о) на достают. Вы, случаем, не поучаствовали в этом процессе? Ежели да, то вопрос как бы следует а можно как-то присоседиться к софту, в смысле переписать? Ежели вы, как и я не попали в "обладатели", то может, напишете чем из расчетных (программных) средств пользуетесь название, версия, и возможность поделиться (или ссылочка на источник). Был бы очень признателен. Это тот же самый JBL-SS, тока за деньги. Качни его (JBL) и не заморачивайся. Я его и пользую. Дим, а что ты думаешь по поводу банд-пассового варианта оформления саба?. Я не слышал ни одного бандпаса, который бы мне понравился. Правда, слышал я их всего штуки 4-5 Басят все на одной ноте, а я бас-гитару в руках держал когда-то тут я попробовал посчитать JBL SS дык интересно получается вроде, судя по графикам, даже при объеме ~32 л (21/11) получается вполне приемлемый результат (а 30 л это как раз такой объем, который в моем Гольфе занимает ниша за задним левым колесом в багажнике). При этом график показывает снижение отдачи (до 0) на частотах выше 500-600 Гц это что так такой ящик работает? Может тогда и кроссовера никакого не надо? Кросс нужен чем уже полоса саба, тем меньше каши в басу и четче атака. В твоем случае обрати внимание на пик групповой задержки на 130 Гц это напрочь смажет весь мид-бас Резать надо Герц так на 70 и не выше. Или сделать просто закрытый ящик того же объема? Или ФИ? Начни с ЗЯ. Для начала самое то. А насколько расчетные варианты соответствуют потом тому, что получится в "металле"? А на сколько ты точно динамик обмерял? ;-> Вообще-то JBL не врет. Чтобы понять насколько каждый тип оформления чувствителен к ошибкам обмера и изготовления поиграй параметрами, вводя эти ошибки все понятно станет. Опять же как интерпретировать то, что видишь на графике? к примеру "групповая задержка" какая тут лучше? Фазик будет безбожно отставать, ты будешь слышать бас не вовремя (а это очень противно) даже бэз музыкального слуха и образования. ЗЯ нормально, БП тоже ничего, но пик надо обрезать. Существует, наверное некое "пороговое" значение, например, до 5 мс не заметно, "далее" будет "все плохо" или это чисто субъективное? Кто с ушами считает 6 мс терпимым У тебя динамик с большим сопротивлением, для машины это плохо. Вот если два таких параллельно, то нормально. Я с ними работал, есть статья в Автозвуке, а есть оригинал у меня на сайте, прочитай внимательно и "помнИ" его спикершопом как у меня написано полезно для понимания физики процесса будет :-) Если усе понятно будет можешь смело строить ФИ на двух таких головках, работает, 130 дБ без искажений давит. Собственно по композитам :) Я собираюсь переделывать торпедо: у меня 2 варианта разные по сложности: простой прикрутить к тому железному листу который у 965го торпедо деревянную доску обработанную и покрытую лаком, и в ней уже всё вкручивать. Не эстетично. В таком случае уж проще что-либо иномарчатое урезать и вживить. сложный сделать из эпоксидки и стеклоткани самодельное торпедо (сложность в изготовлении формы) Все вовсе не сложно, записывай ходы :-).
и по поводу звука: из составляющих у меня есть пока тока магнитофон это Pioneer, модель к сожалению пока назвать не могу (не помню), но позже назову :) год выпуска примерно 1996. Для начала, попытайся понять на каком уровне ты захочешь остановиться. Начинать следует с компонентной двух полосной системы впереди. и с обесшумкой траблы :( у нас к сожалению на базаре (кстати забыл сказать сам я из Одессы) ничего из всех этих описываемых пено**** современных материалов ничего нет :(, почему то не возят. Не может быть, это просто видимо по-другому называется. Спроси на строй. рынке про подстилку для паркета это и будет вспененный полиэтилен :-) А резинобитумную мастику в любом порту найдешь. Прочел множество статей и всю Вашу страничку, поскольку давно загорелся построением саба в 099, хотел бы задать несколько вопросов. Есть два динамика 25ГДН-1-Л, Я не знаю этих динамиков… поскольку не очень искушен в расчетах по программе JBL speakersop, получил объем ящика закрытого 12 литров, фазоинвертора 22 литра, А параметры динамиков откуда взял? Cам померял? Тогда можно что-то конструировать… а как расчитать параметры фазоинвертора таким образом чтоб ящик улегся под сидения???? можно ли??? Надо определится сколько места под седлом и тем пространством, которым готов пожертвовать перед седлом. А потом прикинуть объем без скорлупы ящика. А потом, играя частотой настройки фазоинвертора (в JBL_SS, например), добиться желаемой АЧХ и ФЧХ. Почитай внимательно мою страничку про саб там все подробно :-) Если не трудно, поделитесь своим мнением. Если трудолюбия хватит (а возни там немало), то попросту найди 25ГДН-3-4 две штуки и сделай восьми-литровые (нетто) стеклопластиковые скорлупки с Фазиком под седла. Это уже реализовано в Зубиле у Ал-др'а (Челябинск). Я сам ЭТО видел и слышал (и динамики помогал выбирать в магазине :-) Но это не саб это играющий от 45-50 Гц мидбас. Проблема в том, что Я не совсем понимаю в параметрах АХЧ и к чему надо стремиться, как Я понял мы стремимся к максимальному сглаживанию кривых и снижению резонансной частоты. Так вот при расчетах получается ЗЯ 12 литров и РЧ 110 герц, а фазик 22 литра и РЧ 80 Герц, но что-то я не пойму каким образом в SS расчитывается сам туннель, то есть задавая характеристики длина, диаметр нечто получается, но почему-то не сказывается никак на характере кривых. Надо менять частоту настройки фазоинвертора Fb, тогда и графики зашевелятся. Меняя диаметр, ты меняешь только длину, а Fb остается неизменной. Я раскурочил колонки 25АС-109, в свое время, отец их дорабатывал, там стоят 35ГДН1-4, 25ГДН3-4, Во !! Таак! Не понял 35ГДН1-4 фриэйрный динамик и играет в ящике БАС? 25ГДН3-4 басовый ФИ и ЗЯ динамик и играет середину? (он, конечно, может это делать и неплохо, но есть варианты и получше) Ящик объемом 22 литра, так вот вопрос, может ли получиться сабик из него, по первым прикидкам, с 35ГДН1-4 получается ЗЯ объемом около 200 литров да и ФЯ 270, ведь 35ГДН1-4 (Vas 50л, Fs 30Гц, Qts- 1), по моим прикидкам 22 литра ФЯ получается с трудом с туннелем 5см диаметром и 35 см длинной, и Fb- 30 Гц.) Если не трудно, скажи Я прав или нет??? Кстати таких динамиков 2. Щас залезу в Спикершоп И вылез. Фазик не выйдет НИКАК, даже если два динамика изобариком установить. При таком объеме дичайшие временные задержки. Обрати внимание, какие объемы сам Жабель выдает ЗЯ тоже не фонтан, но попробовать можно (Изобарик , с заполнением ватой/синтепоном). (для опыта) Прошло некоторое время :-) Итак построил Я саб на базе 35 ГДН1-4 (одного и двух динамиков), и оООООО !!!!! Ужас, если подключать изобарически 2 головки на разные каналы усилителя ему не хватает мощности их раскачить, мостом 1 динамик на самом деле задыхается бубнение, гул, глухой звук, но никак не сочные низкие частоты. (((((( Что и требовалось доказать… Поясни если Я включаю динамики последовательно, то они играют в фазе или противофазе, (подключить их последовательно мостом) можно ли??? Последовательно можно включить как в фазе, так и в противофазе. Когда (+) одного динамика присоединен к (-) другого это в фазе. Но смысла в этом я не вижу сопротивление будет 8 Ом. Объясни пожалуйста диапазон каких частот должен воспроизводить Сабвуфер и как на это влияет резонансная частота саба. В общем случае, до 70 Гц. СПЛ до 150-200 Гц. В моем до 50 Гц, чтобы переднему басу не мешать. Чем ниже резонансная частота, тем ниже будет реальная нижняя граница звучания. ФИ играют ниже чем ЗЯ. Впрочем, в автомобиле еще и салон подыгрывает Поясни, если в курсе какой динамик подобрать в 22 литровый ящик. 2×75ГДН1-4 изобариком (по GR) или почитай тесты в Автозвуке про 10' там много. |
